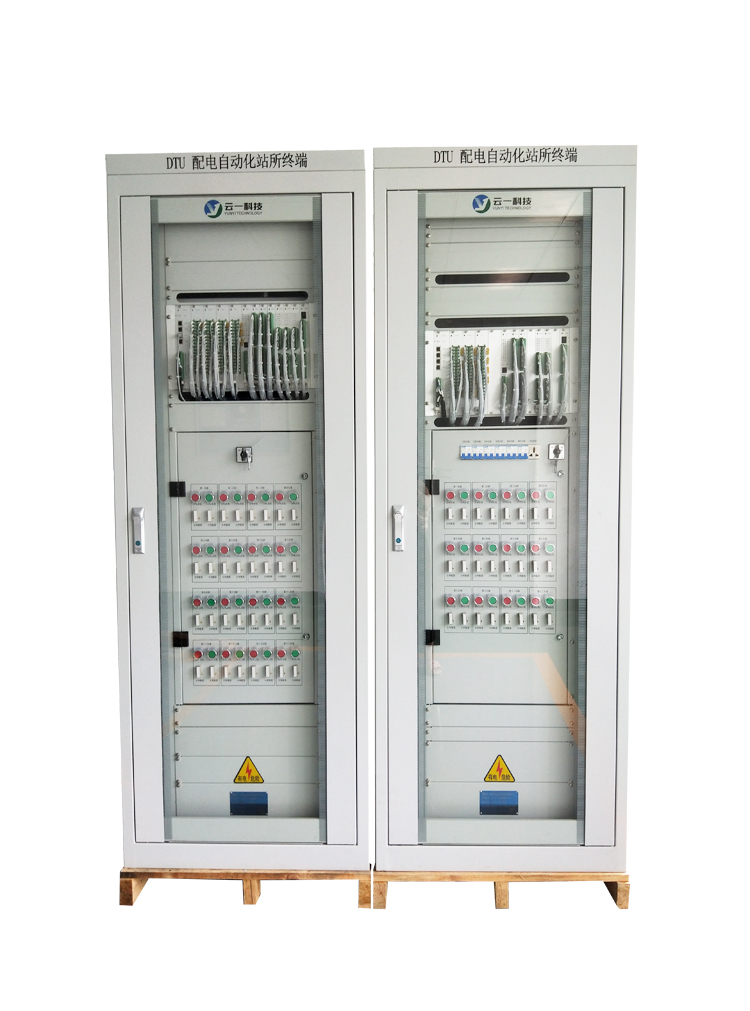

變電站DTU終端屏產品概述

1、裝置運行中，不允許隨意按動面板上的按鍵。
2、 DTU配電終端能完成配電線路的遙測采集。
3、機柜：各地區要求不同機柜結構也不同。
4、具備每條線路的故障指示燈。
5、液晶顯示采集數據、運行參數、定值。
6、終端可選擇設置為主或從兩種工作模式之一。
7、電流輸入標稱值：1A/5A，50Hz。
8、采集至少4路公共遙信：交流輸入狀態、電池充放電狀態、電池欠壓狀態、遠方/本地控制狀態。
9、接收并執行遙控及復歸指令，保存***近至少10次動作指令。

變電站DTU終端屏功能特點

1、 DTU配網自動化測控終端具備網絡中斷自動重連功能。
2、電池放電：當電池處于放電狀態時，常亮。
3、具備本地手動電池充放電、活化功能。
4、交流采樣：采集多線路三相交流電壓、電流，實現電壓、電流、有功功率、無功功率、功率因數、頻率的測量。
5、內部總線采用CAN現場總線網絡實現各模塊之間的通訊。
6、每一插件均采用32位MCU，各插件之間內部用CAN網連接。系統性能先進,高度集成， 減少外圍電路，提高可靠性，既保證功能可靠性，又能滿足網絡通訊、界面的實時性。
7、遙信功能：裝置具有***多96路遙信輸入。
8、控制操作記錄存儲：至少存儲***近256條操作記錄。
9、采集事件的順序記錄并向遠方傳送。

變電站DTU終端屏工作原理

1、電壓輸入標稱值：100V，50Hz。
2、事故曲線包括越限故障曲線和開關跳閘故障曲線。
3、裝置不同類插件在結構設計時保證能互插，配置靈活。
4、三相電壓、零序電壓越限告警。
5、采集事件的順序記錄并向遠方傳送。
6、配網終端屏DTU主要對開閉所、環網柜、柱上開關、變壓器的監測與控制。
7、配網終端DTU可以通過主站系統對配網設備遙控操作，從而縮短故障處理時間和降低人工維護成本。
8、配電終端DTU能將信息傳送至配電自動化系統子站或主站。
9、鐵路電力及電氣化系統中實時數據采集與監控。
